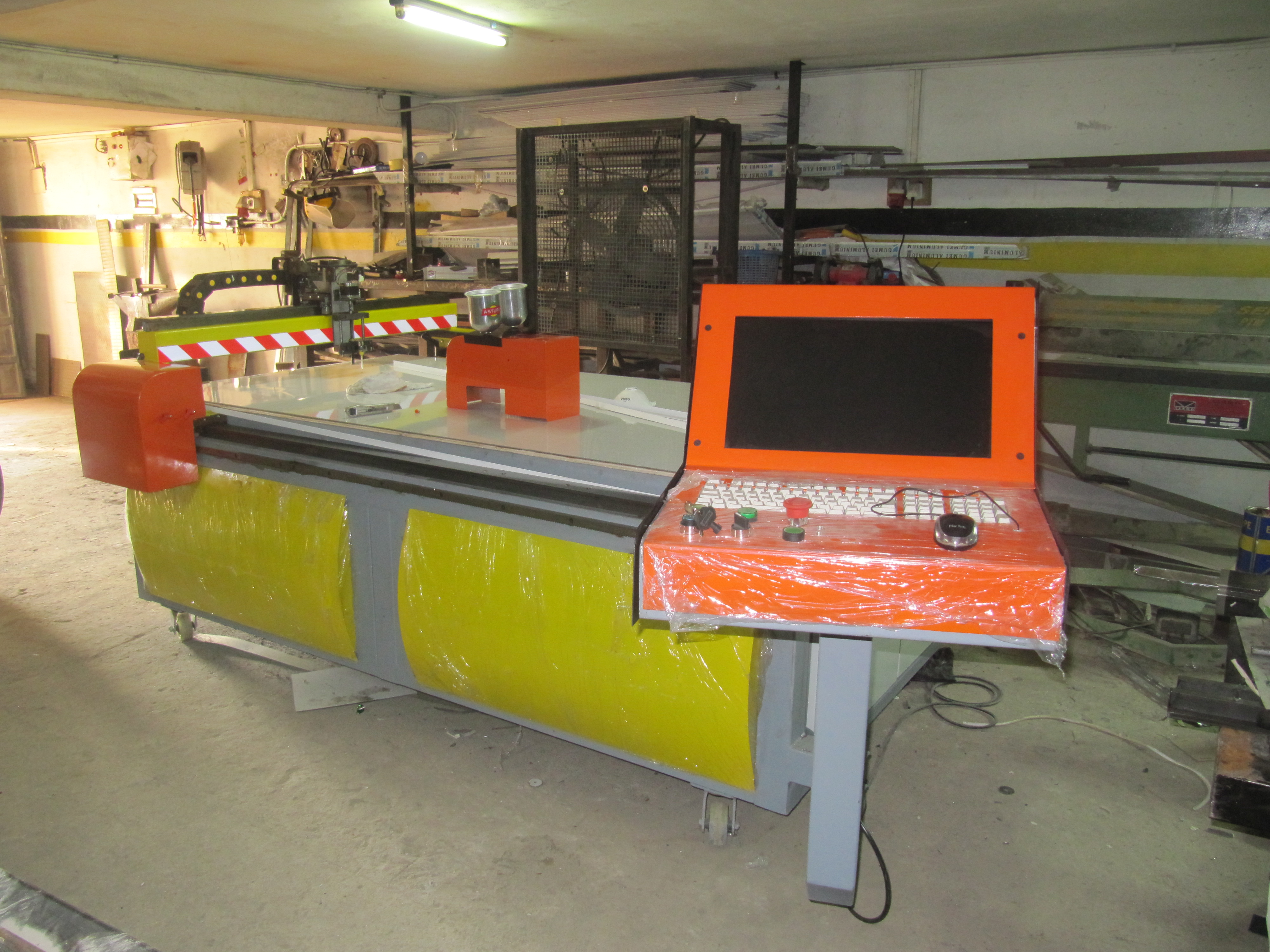

Résine CNC 3 AXES

Résine CNC (Centre de Decoupe Plasma) de précision et facile d’utilisation, pour le dessin sur verre dans les secteurs de la publicité, de l’industrie, de la décoration et de la construction
Quelques uns des matériaux utilisables (en fonction de la résine choisis) :

. verre transparent
. verre blanc
. verre sablé
. céramique
. polycarbonate
. plexy
etc...

FORMATS DISPONIBLES

Modèle	Course utile X mm	Course utile Y mm	Course Z standard / option mm
IMPR1015	1020	1520	80 / 100
IMPR3015	3050	1520	80 / 100
IMPR3020	3050	2020	80 / 100
IMPR4020	4050	2020	80 / 100
IMPR6020	6050	2020	80 / 100

En option : longueur utile jusqu'à 7800 mm, largeur utile jusqu'à 2520 mm.

TECHNOLOGIES

. Ensemble cinématique à table fixe et portique mobile.
. Bâti monobloc en acier mécano soudé.
. Portique mobile en acier mécano soudé
. Table en bois couvert par une feille de résine blanche
. Motorisation par moteur pas a pas Bipolaires sur les 5 axes (X1-X2-Y-Z), double entrainement sur axe X.
. pompe pour résine entrainé par un moteur pas a pas pour une qualité de coupe meilleur
. Transmission par crémaillere de précision sur les axes X Y et vis sur l'axe Z.
. Guidages par rails rectifiés et patins pré-chargés à circulation de roulemens.

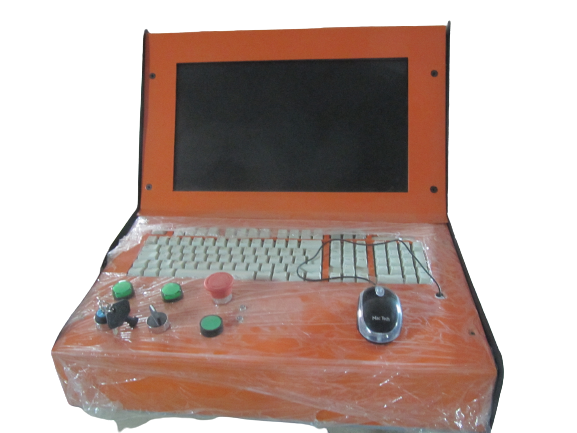

. Commande Numérique IMPERIAL avec PC industriel interer avec écran 19 pouces, Disque Dur intégré, port Ethernet, port USB. Importation des fichiers en code ISO.

CARACTERISTIQUES PRINCIPALES

. Vitesse maximum : 5000 mm/sec
. Accélération : 1 ms²
. Répétabilité : +/-0.09 mm
. Résolution : 0.09 mm

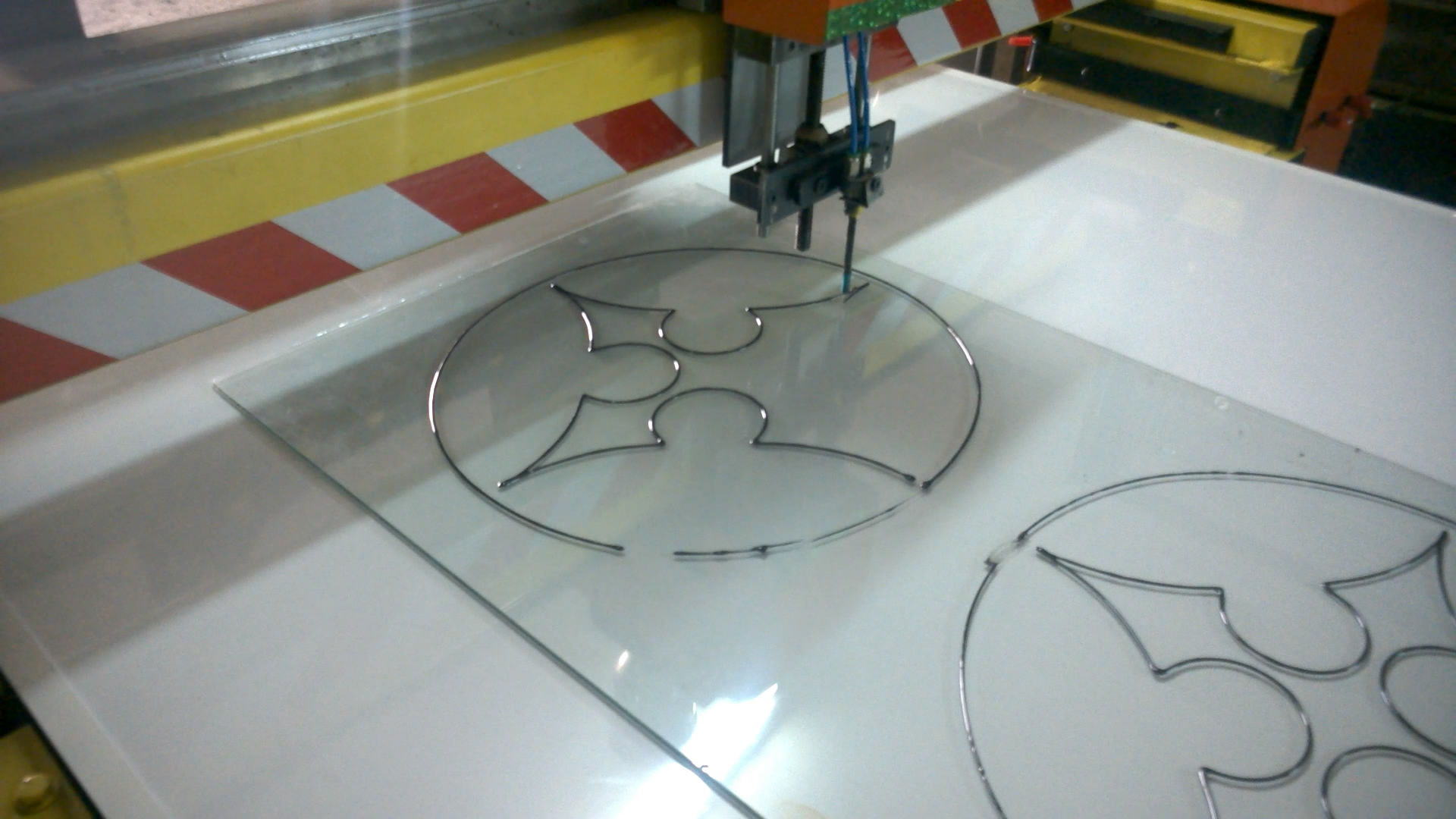

Déssin sur vitre

QUELQUES UNES DES OPTIONS POSSIBLES

.aspirateur electrique industriels pour dégagement d'odeur
. Systèmes de repérage automatique par caméra (Mach3).
.Diviseur numérique horizontal (4ème axe) pour des bares en tubes.
. Commande Numérique IMPERIAL et servomoteurs SIEMENS.
. Zone de sécurité autour machine contrôlée par radar ou par barrières immatérielles.

Vitrail
