Machine

PLASMA CNC 3 AXES

Plasma CNC (Centre de Decoupe Plasma) de précision et facile d’utilisation, pour la decoupe de
matériaux en metal dans les secteurs de la publicité, de l’industrie, de l’agriculture, de l’enseigne, de la
signalisation, de la PLV, de la metalurgie, de la transformation de l’aluminium…

Quelques uns des matériaux utilisables (en fonction du poste plasma et de l’amperage choisis) :

. Acier noir
. Acier inox
. Aluminium
. Cuivre
. Fontes
. Bronze .
. Alliages légers base Aluminium ou base cuivre
etc...

FORMATS DISPONIBLES

Modèle	Course utile X mm	Course utile Y mm	Course Z standard / option mm
MPR1015	1350	2500	130 / 200
MPR3015	1500	3000	130 / 200
MPR3020	2000	3000	130 / 200
MPR4020	2000	4000	130 / 200
MPR6020	2000	6000	130 / 200

En option : longueur utile jusqu'à 7800 mm, largeur utile jusqu'à 2520 mm.

TECHNOLOGIES

. Ensemble cinématique à table fixe et portique mobile.
. Bâti monobloc en acier mécano soudé.
. Portique mobile en acier mécano soudé

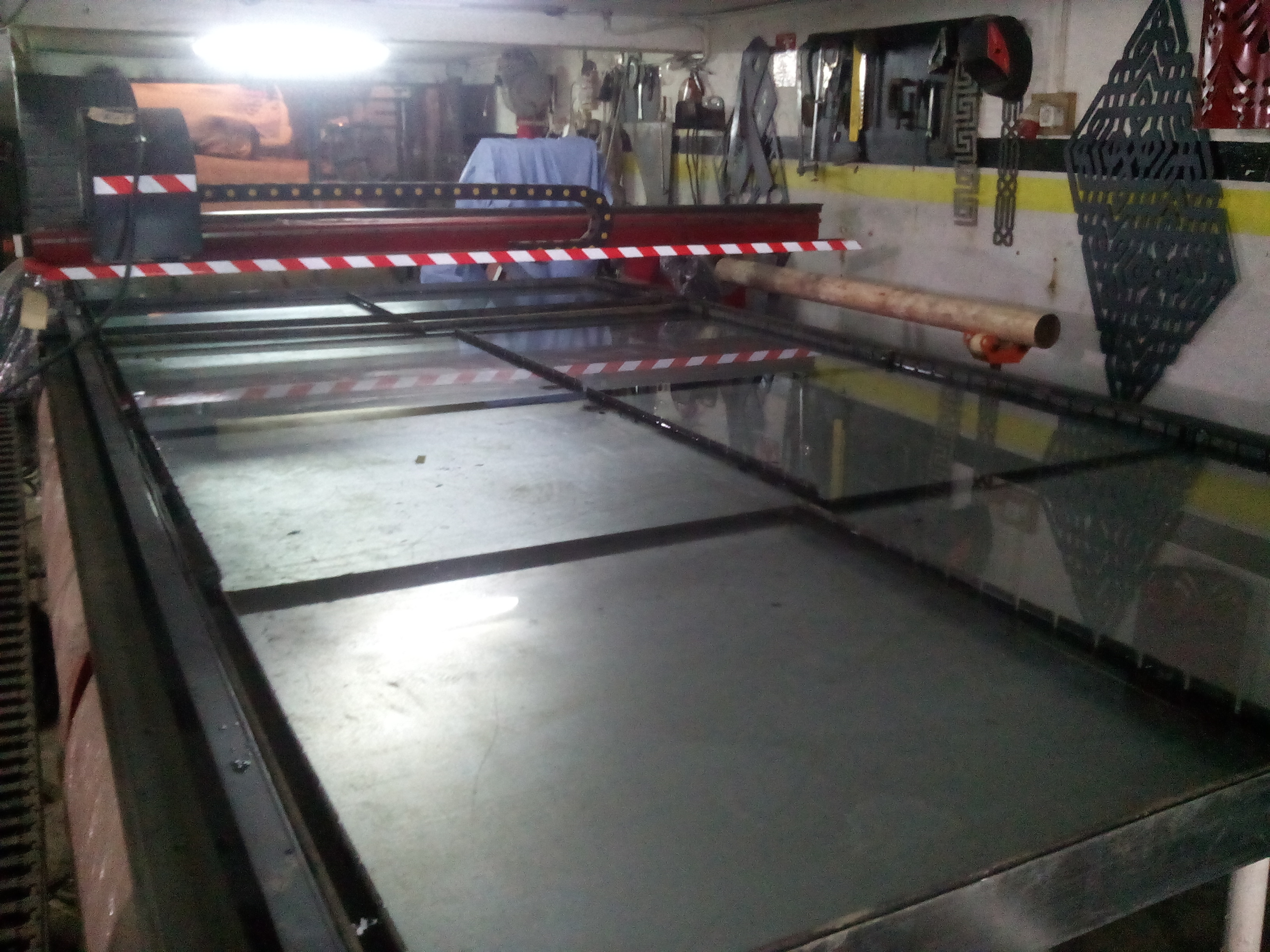

. Bassin a eau avec des lames profilé d’acier en V
. Motorisation par moteur pas a pas Bipolaires sur les 4 axes (X1-X2-Y-Z), double entrainement sur axe X.
. Transmission par crémaillere de précision sur les axes X Y et vis sur l'axe Z.
. Guidages par rails rectifiés et patins pré-chargés à circulation de roulemens.

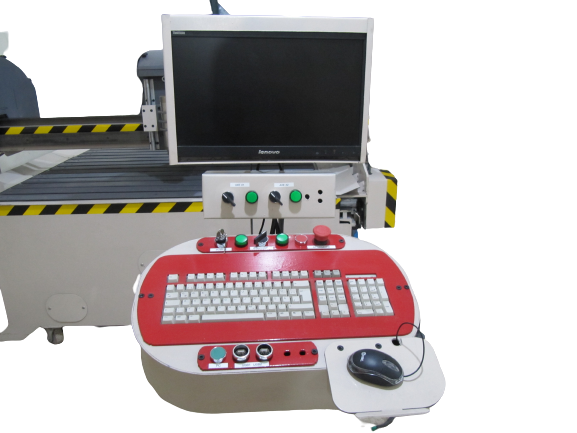

. Commande Numérique IMPERIAL avec PC industriel interer avec écran 19 pouces, Disque Dur intégré, port Ethernet, port USB. Importation des fichiers en code ISO.

CARACTERISTIQUES PRINCIPALES

. Vitesse maximum : 417 mm/sec
. Accélération : 1 ms²
. Répétabilité : +/-0.09 mm
. Résolution : 0.09 mm

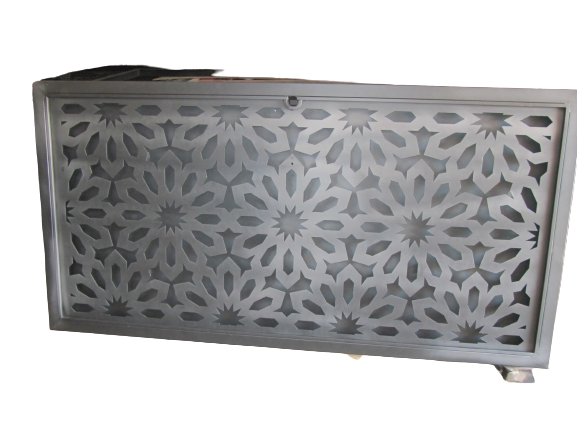

Découpe de tole

QUELQUES UNES DES OPTIONS POSSIBLES

. Pompe et filtre a eau electrique industriels
. Système de lubrification d’outil / Système de refroidissement outil/matière
.Outil de rainurage pour application packaging
. Systèmes de repérage automatique par caméra (Mach3).
.Diviseur numérique horizontal (4ème axe) pour des bares en tubes.
. Commande Numérique IMPERIAL et servomoteurs IMPERIAL.
. Dérouleur automatique de tôle en rouleau
. Système multi-têtes (2 torches)+ perceuse pour usinage simultané de plusieurs pièces.
. Zone de sécurité autour machine contrôlée par radar ou par barrières immatérielles.
