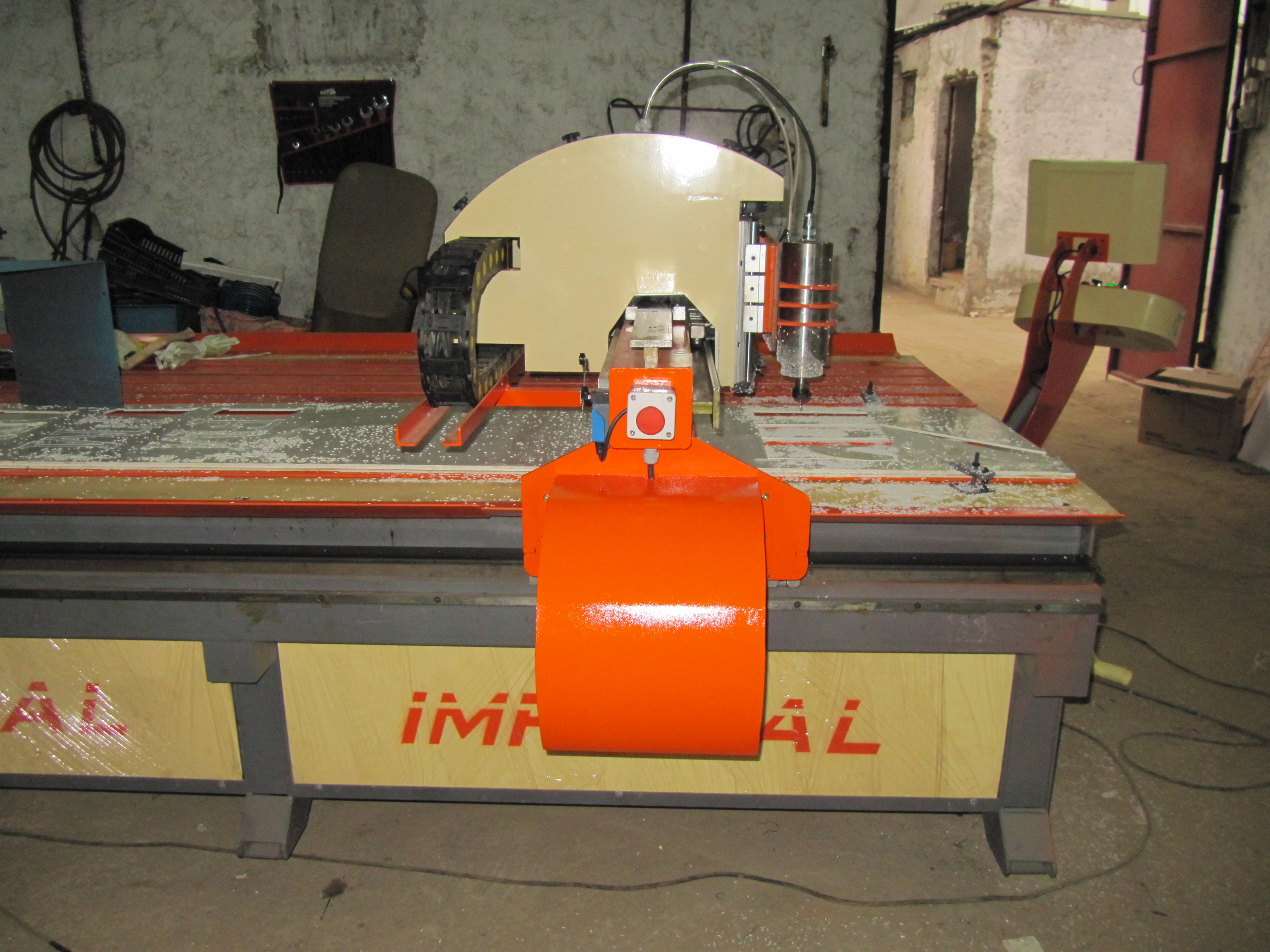

ROUTEUR CNC 3 AXES
Routeur CNC (Centre de Sculpture Numérique) de précision
et facile d’utilisation, pour la decoupe et sculpture de
matériaux dans les secteurs de la publicité, de
l’industrie, de l’agriculture, de l’enseigne, de la
signalisation, de la PLV, de la metalurgie, de la transformation de l’aluminium…
Quelques uns des matériaux utilisables (en fonction de la fraise choisis) :
. Bois
. MDF
. Aluminium
. Cuivre
. Forex
. PVC .
. Alliages légers base Aluminium ou base cuivre
etc...
FORMATS DISPONIBLES
|
Modèle
|
Course utile X mm
|
Course utile Y mm
|
Course Z standard / option mm
|
|
MPR1015
|
1020
|
1520
|
250 / 400
|
|
MPR3015
|
3050
|
1520
|
250 / 400
|
|
MPR3020
|
3050
|
2020
|
250 / 400
|
|
MPR4020
|
4050
|
2020
|
250 / 400
|
|
MPR6020
|
6050
|
2020
|
250 / 400
|
En option : longueur utile jusqu'à 7800 mm, largeur utile jusqu'à 2520 mm.
TECHNOLOGIES
. Ensemble cinématique à table fixe et portique mobile.
. Bâti monobloc en acier mécano soudé.
. Portique mobile en acier mécano soudé
. Table a rainure en T en acier avec des brides de fixation en acier
. Motorisation par moteur pas a pas Bipolaires sur les 4 axes (X1-X2-Y-Z), double entrainement sur axe X.
. Transmission par crémaillere de précision sur les axes X Y et vis sur l'axe Z.
. Guidages par rails rectifiés et patins pré-chargés à circulation de roulemens.
. Commande Numérique IMPERIAL avec PC industriel interer avec
écran 19 pouces, Disque Dur intégré, port
Ethernet, port USB. Importation des fichiers en code ISO.
CARACTERISTIQUES PRINCIPALES
. Vitesse maximum : 417 mm/sec
. Accélération : 1 ms²
. Répétabilité : +/-0.09 mm
. Résolution : 0.09 mm |
Imperial |
QUELQUES UNES DES OPTIONS POSSIBLES
. Pompe et filtre a eau electrique industriels pour refroidissement de la broche avec radiateur et ventillateur
. Table vacuum
. Système de lubrification d’outil / Système de refroidissement outil/matière
.Outil de rainurage pour application packaging
. Systèmes de repérage automatique par caméra (Mach3).
.Diviseur numérique horizontal (4ème axe) pour des bares en tubes.
. Commande Numérique IMPERIAL et servomoteurs SIEMENS.
. Dérouleur automatique pour film d’aide au maintien VILMILL®
. Système multi-têtes (2,3 ou 4 broches) pour usinage simultané de plusieurs pièces.
. Zone de sécurité autour machine contrôlée par radar ou par barrières immatérielles.
